คำอธิบาย

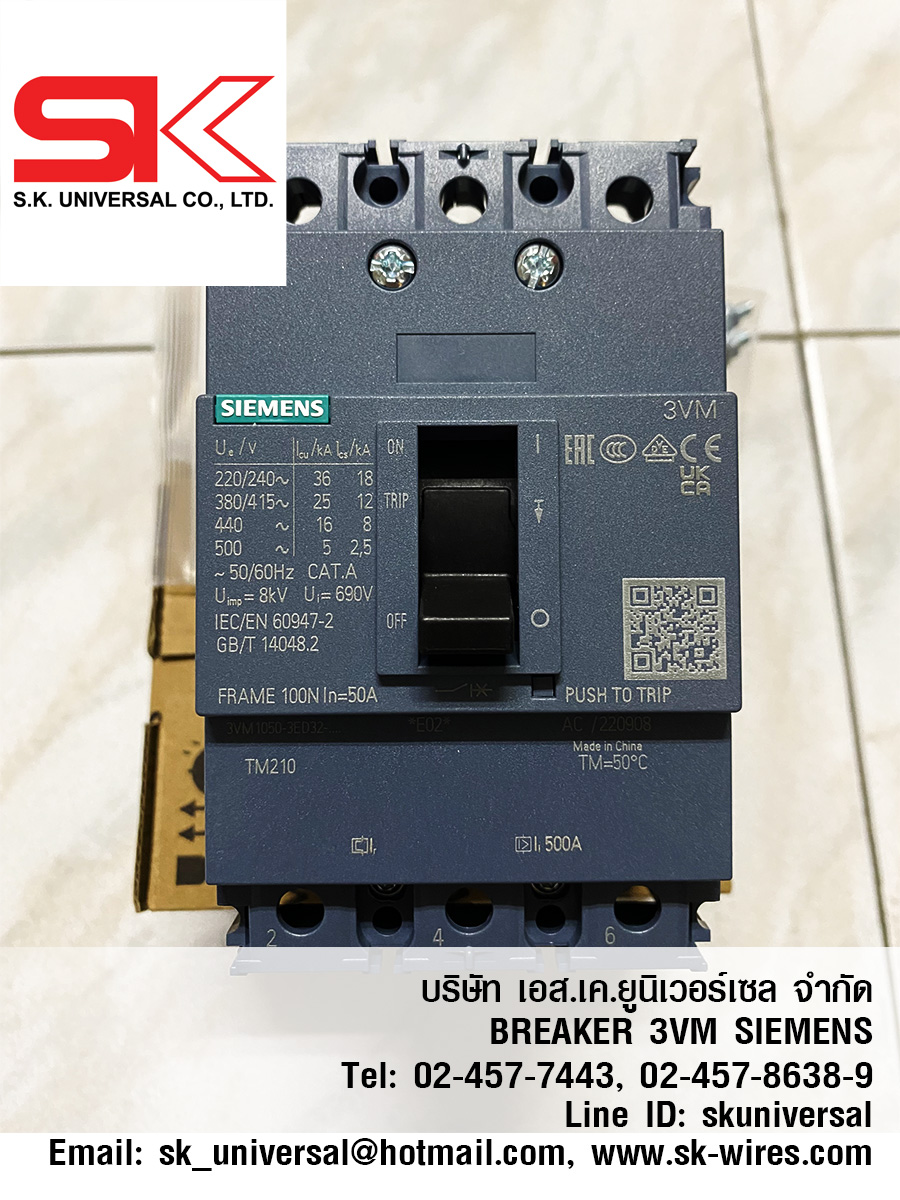

เบรกเกอร์ MCCB รุ่น 3VM1050-3ED32-0AA0 (3P 50A) SIEMENS
circuit breaker 3VM1 IEC frame 100 breaking capacity class N Icu=25kA @
415V 3-pole, line protection TM210, FTFM, In=50A overload protection
Ir=50A, not adjustable short-circuit protection Ii=10 x In nut keeper kit
เซอร์กิตเบรกเกอร์ (MCCB) รุ่น 3VM1 มาตรฐาน IEC
- ขนาดเฟรม: Frame 100
- พิกัดการทนกระแสลัดวงจร (Class N): Icu = 25kA ที่แรงดัน 415V
- จำนวนโพล: 3 โพล (3-pole)
- ประเภทการป้องกัน: สำหรับป้องกันสายป้อน/สายไฟ (Line Protection)
- ชุดทริป (Trip Unit): รุ่น TM210 ชนิด FTFM (ค่ากระแสคงที่ ไม่สามารถปรับตั้งได้)
- พิกัดกระแสใช้งาน (In): 50A
- การป้องกันโอเวอร์โหลด (Ir): 50A (ค่าคงที่)
- การป้องกันกระแสลัดวงจร (Ii): 10 x In (500A)

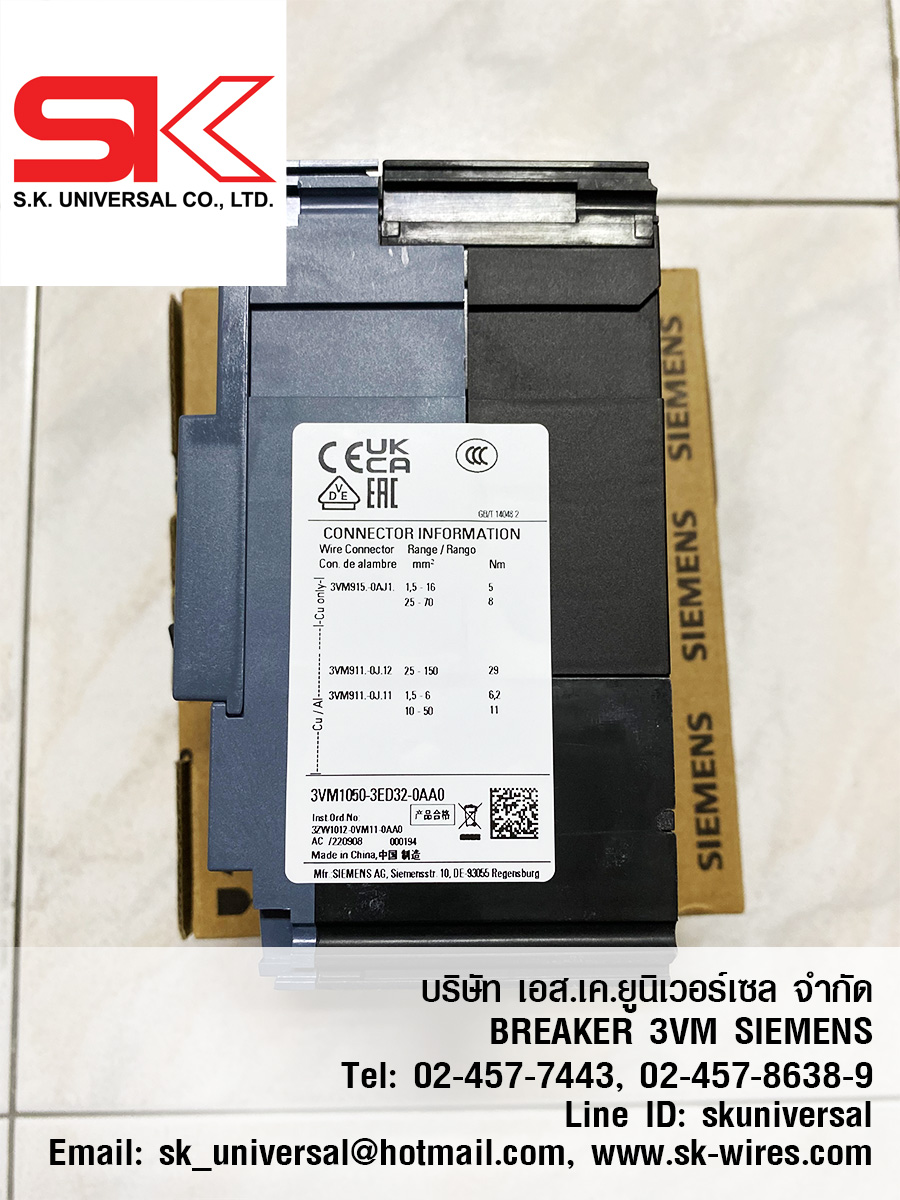

- ชุดจุดต่อสาย: แบบ Nut Keeper Kit (จุดต่อแบบบัสบาร์ใช้ประแจขัน)
รุ่นนี้เป็นแบบ FTFM (Fixed Thermal, Fixed Magnetic) ค่ากระแสเกินและค่ากระแสลัดวงจรถูกตั้งมาจากโรงงาน ไม่สามารถหมุนปรับหน้าตู้ได้
